RC-FOOTING

Rysunki zbrojenia stóp fundamentowych w AutoCAD

Podaj stopę, słup i obie siatki w jednym oknie dialogowym. RC-FOOTING rysuje rzut, przekrój z chudym betonem i rzędnymi oraz zestawienie stali.

FTGFTGAGAIN

Kup RC-FOOTING

Windows, AutoCAD 2021 lub nowszy. Interfejs w języku gruzińskim i angielskim. Po zapłacie otrzymasz e-mailem link do pobrania.

Razem z RC-SECTION, RC-WALL i RC-STAIR: RC Pack, $99. Zobacz cennik

Rysunki z RC-FOOTING

Prawdziwy arkusz z programu z dwiema stopami. Opisy są po angielsku; RC-FOOTING pisze je też po gruzińsku. Kliknij obrazek, aby otworzyć go w pełnym rozmiarze.

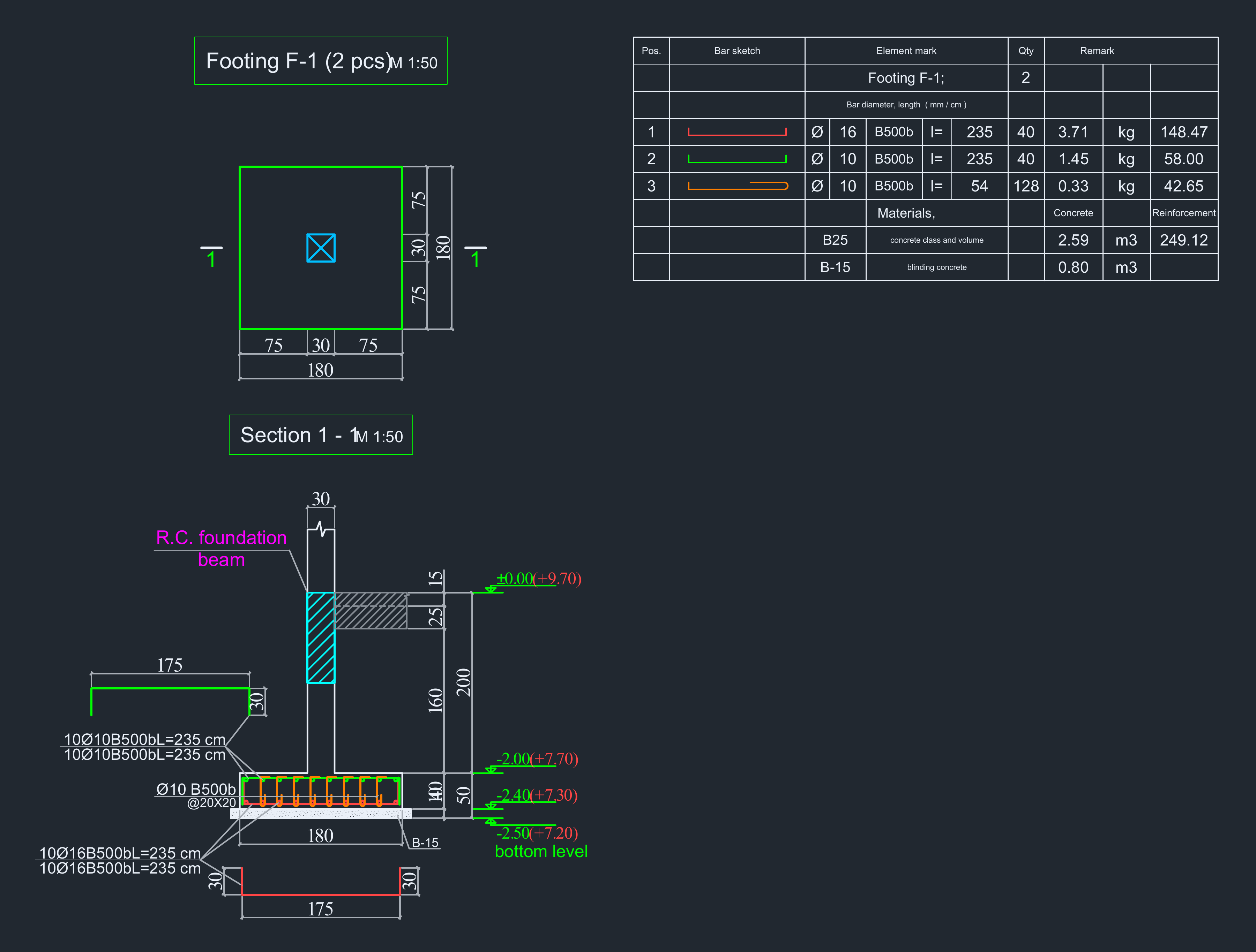

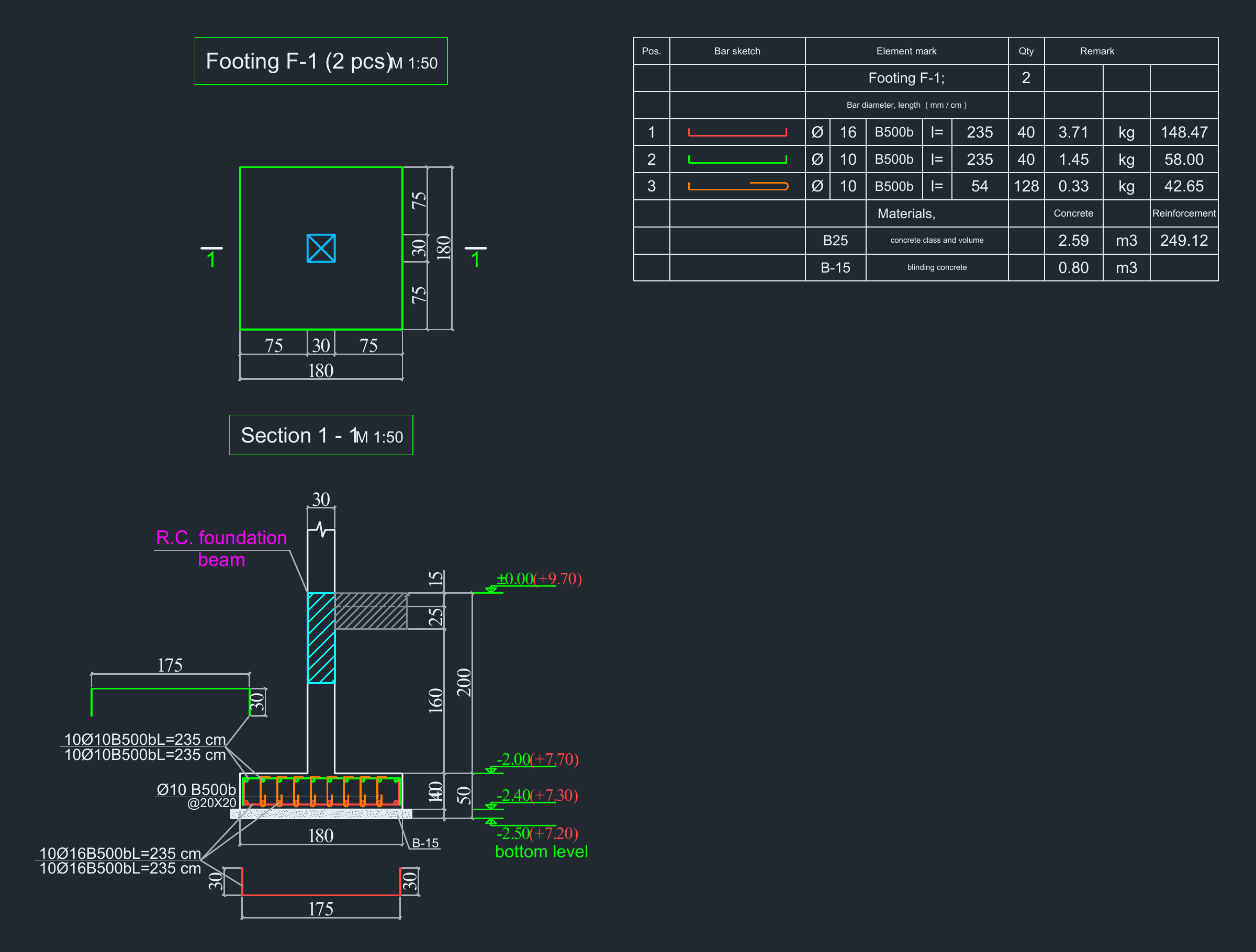

Rysunek RC-FOOTING: rzut, przekrój i zestawienie stali żelbetowej stopy fundamentowej 180 × 180 cm — **Stopa F-1.** Dwie stopy 180 × 180 cm o wysokości 40 cm pod słupami 30 × 30 cm: zwymiarowany rzut, przekrój 1-1 i zestawienie stali. Dla obu razem: 2,59 m³ betonu B25, 0,80 m³ chudego betonu i 249,12 kg stali.

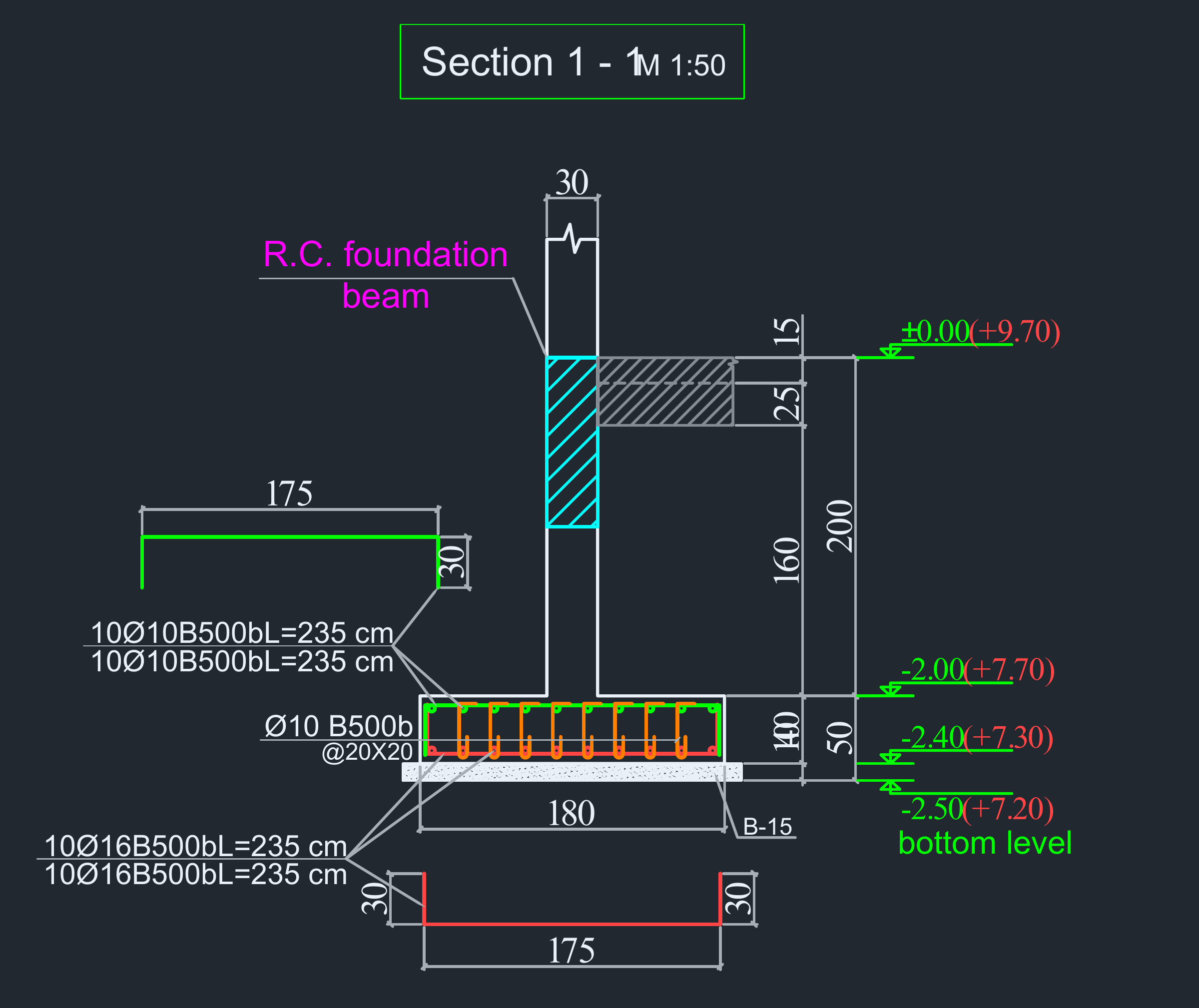

Przekrój RC-FOOTING: stopa fundamentowa z siatką dolną i górną, szpilkami, chudym betonem, belką fundamentową i rzędnymi — **Przekrój z obiema siatkami.** Siatka dolna Ø16 i górna Ø10, obie z odgięciami 30 cm, szpilki Ø10 między nimi w siatce 20 × 20 cm, 10 cm chudego betonu B-15, powyżej belka fundamentowa oraz rzędne od ±0,00 do spodu. Kształt każdego pręta jest narysowany z wymiarami.

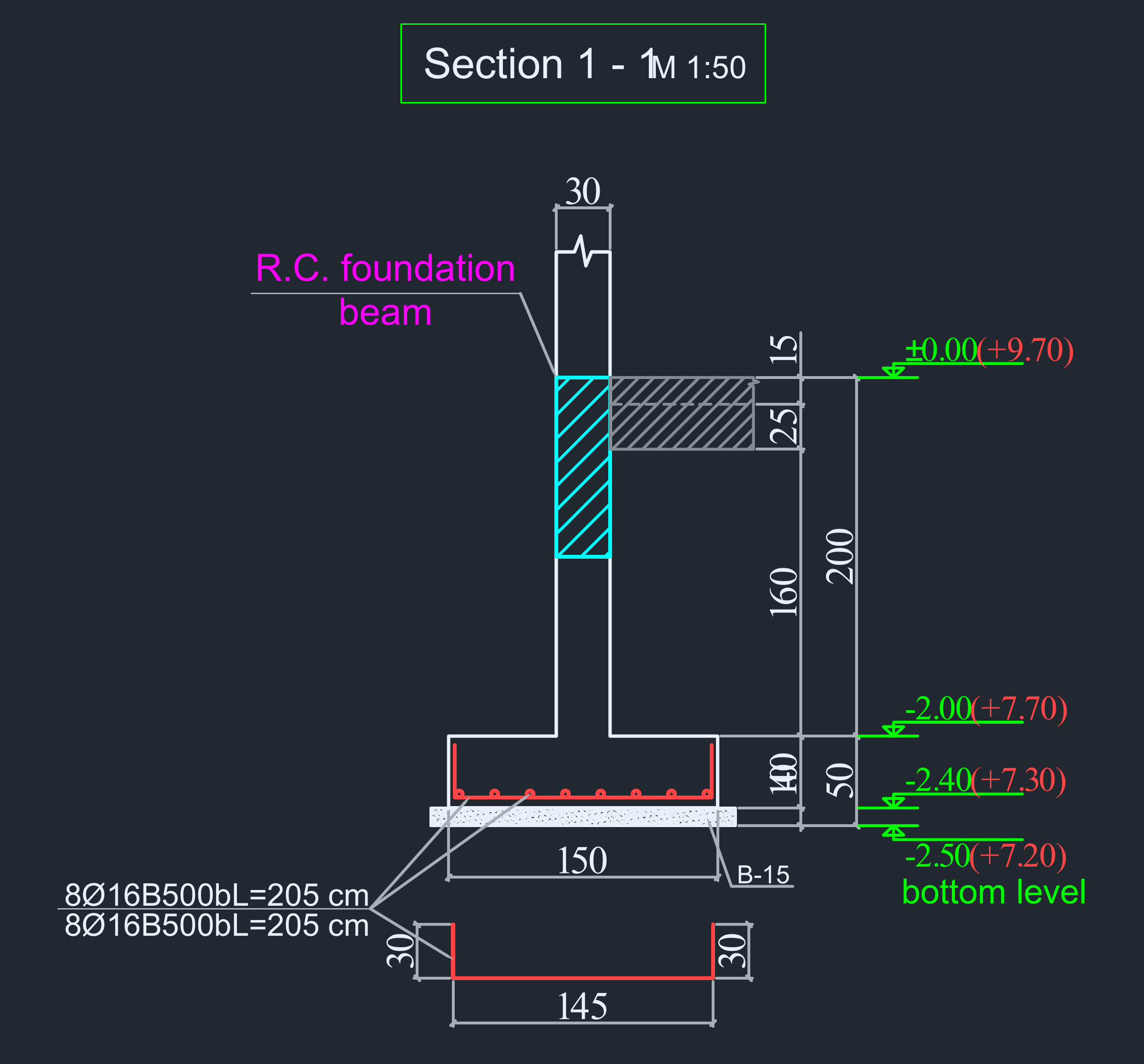

Przekrój RC-FOOTING: stopa fundamentowa 150 × 150 cm tylko z siatką dolną, chudym betonem i rzędnymi — **Tylko siatka dolna.** Siatka górna i szpilki są opcjonalne. Ta stopa 150 × 150 cm ma tylko siatkę dolną: 8 prętów Ø16 w każdym kierunku, z odgięciami 30 cm.

Co rysuje RC-FOOTING

Rzut

Obrys stopy ze słupem, łańcuchy wymiarowe z dwóch stron i oznaczenia przekrojów. Stopa prostokątna dostaje drugi przekrój 2-2.

Przekrój

Chudy beton, siatka dolna i górna z odgięciami, szpilki między siatkami oraz opisane pręty z ich kształtami. Rzędne od ±0,00 do spodu; można pokazać belkę fundamentową i posadzkę.

Zestawienie

Zestawienie stali w tej samej formie co w RC-SECTION, z objętościami betonu i chudego betonu. Eksport do CSV dla Excela.

Szczegóły

Język interfejsu: Gruziński i angielski, w oknie dialogowym i na rysunku.
Jednostki: Centymetry. Skala 1:25, 1:50 lub 1:100; wysokość tekstu ustawiasz sam.
Sprawdzanie danych: Przed rysowaniem program sprawdza, czy słup mieści się w stopie i czy wysokość wystarcza na obie siatki, a także otuliny, rozstaw prętów i długość odgięć. Granice to wartości ze zwykłej praktyki, nie sprawdzenie według norm.
Warstwy: Rysunek trafia na warstwy FTG. Pręty mają kolory zależne od średnicy.
Pliki: Zestawienie stali jako plik CSV dla Excela. Program zapamiętuje ostatnie parametry.
Polecenia: FTGFTGAGAIN
Wymagania systemowe: Windows i AutoCAD 2021 lub nowszy.
