FERMA

Projektowanie stalowych kratownic dachowych w AutoCAD

Naszkicuj rzut dachu, wybierz typ kratownicy i ustaw obciążenia. FERMA oblicza kratownicę, dobiera kształtowniki zamknięte, sprawdza węzły spawane i wykonuje rysunki warsztatowe z wykazem elementów.

FERMAFERMAAGAIN

Kup FERMA

AutoCAD 2013 lub nowszy albo AutoCAD LT 2024 lub nowszy. Po zapłacie otrzymasz e-mailem klucz licencji i link do pobrania.

Wszystkie cztery programy: Complete, $199. Zobacz cennik

Roof-F1.dwg [Model]

Polecenie: FERMA

Ilustracja schematyczna.

Przykładowe rysunki FERMA

Dwa arkusze narysowane w FERMA, z opisami po angielsku. Program opisuje rysunki w wybranym przez Ciebie języku.

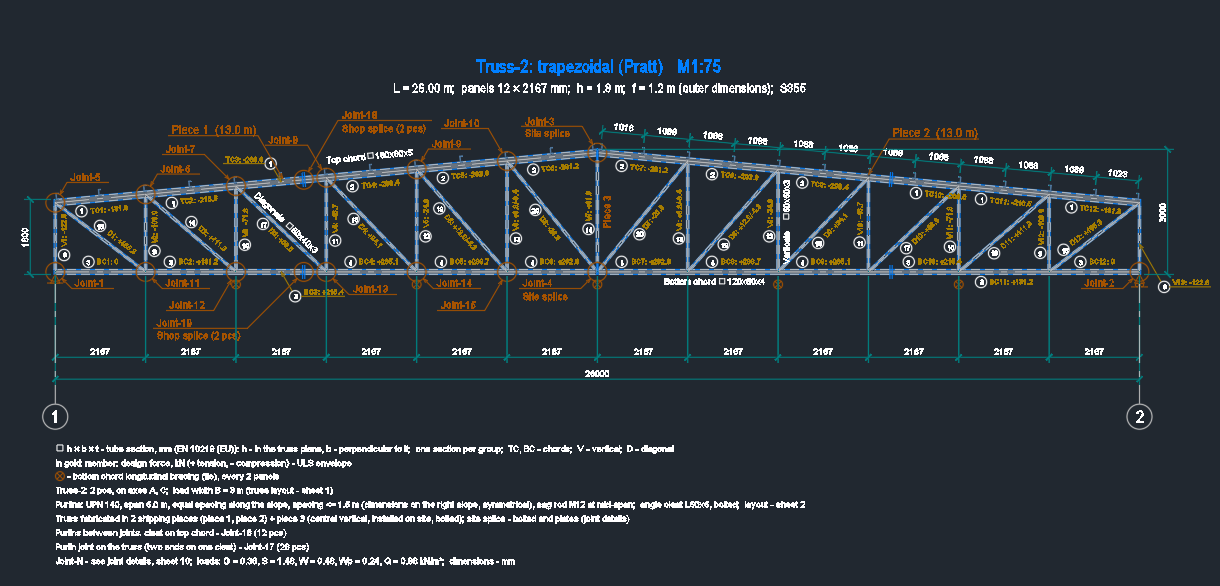

Rysunek FERMA: widok trapezowej kratownicy stalowej o rozpiętości 26 m z siłami w prętach, numerami węzłów i wymiarami — **Widok kratownicy z siłami w prętach.** Kratownica trapezowa typu Pratt: rozpiętość 26,00 m, 12 pól po 2167 mm, stal S355. Przy każdym pręcie podano siłę obliczeniową (ULS) w kN (+ rozciąganie, − ściskanie), przy każdej grupie prętów przekrój kształtownika zamkniętego, a węzły są ponumerowane. Kratownica jest wykonana w dwóch częściach wysyłkowych, słupek środkowy montuje się na budowie na śruby.

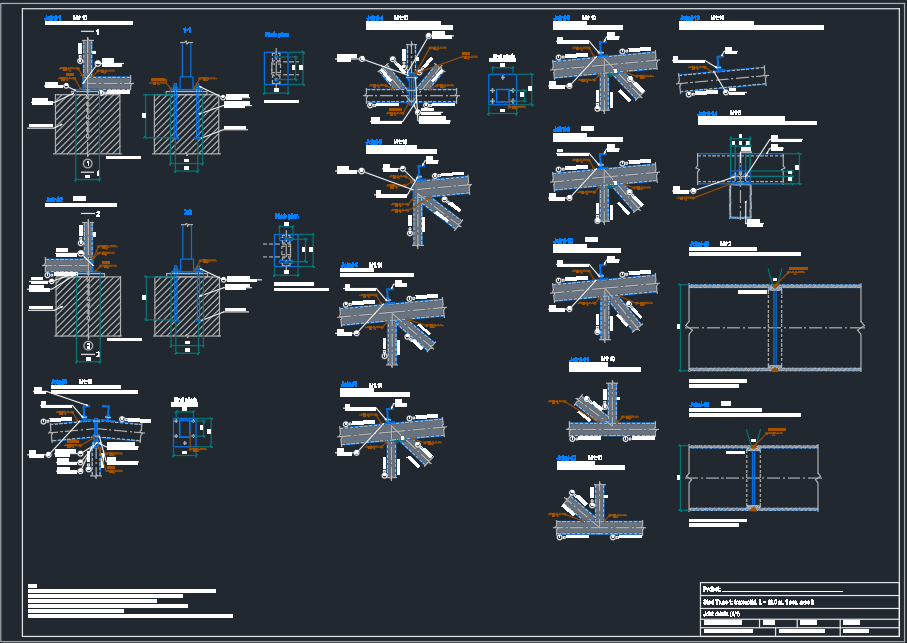

Arkusz detali węzłów FERMA: oparcie kratownicy na śrubach kotwiących, węzły spawane, styk montażowy i styki pasów — **Detale węzłów.** Oparcie kratownicy na betonie z blachą podstawy i śrubami kotwiącymi, spawane węzły pasów i krzyżulców, skręcany styk montażowy na blachach czołowych oraz styki warsztatowe pasów. Każdy detal ma ten sam numer węzła co na widoku kratownicy.

Co robi FERMA

Projektuje kratownicę

Analiza dwuwymiarowa metodą sztywności. Program dobiera kwadratowe i prostokątne kształtowniki zamknięte, sprawdza węzły spawane i ugięcie oraz obsługuje kratownice ciągłe na podporach pośrednich.

Przygotowuje produkcję

Kratownice dostarczane w jednej lub dwóch częściach ze śrubowymi stykami na blachach czołowych. Płatwie z profili UPN lub kształtowników zamkniętych na łącznikach z kątowników. Grubości spoin, śruby i kotwy w wykazie elementów.

Rysuje arkusze

Arkusze gotowe do wydruku z ramką i tabliczką rysunkową: widok, rzut dachu ze stężeniami, układ płatwi, wyniki i wykaz elementów oraz detale węzłów w skali 1:10.

FERMA jest narzędziem do projektowania wstępnego. Przed wykorzystaniem wyników musi je sprawdzić inżynier z uprawnieniami.

Szczegóły

Normy projektowe: EN 1993 z kombinacjami według EN 1990AISC 360-22 LRFDAISC 360-22 ASD
Normy kształtowników zamkniętych: EN 10219GOST 30245ASTM A500ASTM A1085CSA G40AS/NZS 1163IS 4923GB/T 6728JIS G 3466
Typy kratownic: Siedem typów kratownic, wybieranych na podstawie szkiców. Układy skratowania: Pratt, Howe, Warren oraz Warren ze słupkami.
Obciążenia: Obciążenie stałe, śnieg (symetryczny i niesymetryczny), ssanie i parcie wiatru prostopadle do dachu oraz obciążenie użytkowe dachu.
Punkt wyjścia: Wskaż w swoim rysunku szkic rzutu dachu: linie to kratownice, małe znaczniki to podpory. FERMA odczytuje liczbę kratownic, ich rozstaw i rozpiętości.
Języki interfejsu: ქართულიEnglishРусскийTürkçeEspañolDeutschFrançaisItalianoPortuguêsPolskiУкраїнськаAzərbaycanca
Jednostki: Jednostki metryczne albo stopy, psf i kip, a na rysunkach stopy i cale. Arkusze A3, A2, A1 lub ANSI, skala dobierana automatycznie.
Pliki: Projekty jako pliki .fma. Wykaz elementów jako CSV lub Excel. Ustawienia są zapamiętywane.
Polecenia: FERMAFERMAAGAINFERMASAVEFERMAOPENFERMANEWFERMAINFOFERMATESTFERMAKEY
Wymagania systemowe: AutoCAD 2013 lub nowszy albo AutoCAD LT 2024 lub nowszy.

Pracujesz też z betonem?

W pakiecie Complete otrzymujesz FERMA i trzy programy do konstrukcji żelbetowych za $199 zamiast $256.

Kup Complete Wszystkie programy
